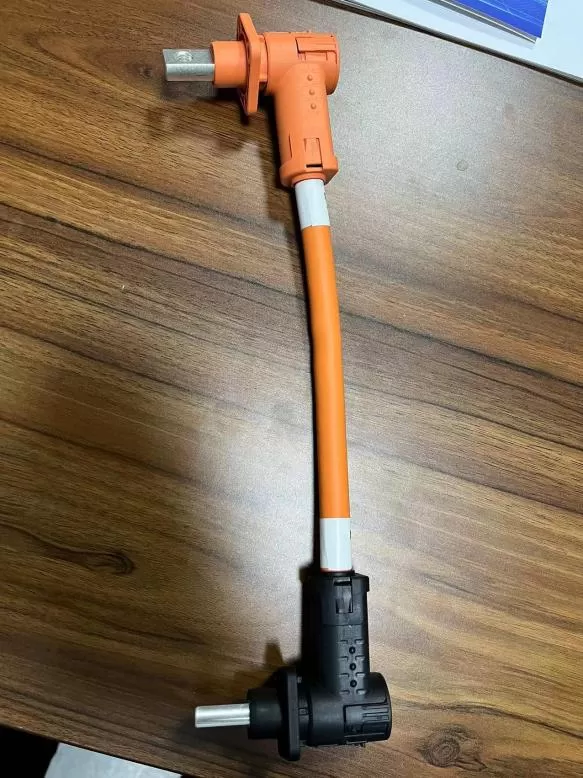

Высоковольтные соединители и высоковольтные жгуты проводов для транспортных средств на новых источниках энергии

Высоковольтный разъем для транспортных средств на новой энергии представляет собой мехатронное изделие, в основном состоящее из четырех частей: контактные части являются основными компонентами разъема для обеспечения оптического и электрического соединения сигналов, через вставку контактных частей завершается необходимое оптическое и электрическое соединение сигналов в автомобиле; изолятор и корпус в основном выполняют функции фиксации, изоляции и механической защиты. Производственный процесс объединяет проектирование электрических характеристик, обработку на станках с ЧПУ, технологию штамповки, технологию прессования пластика, технологию точного литья под давлением, строгие методы испытаний и другие множественные технологические комбинации в одном.

Поскольку качество и точность высоковольтных разъемов напрямую влияют на электрические, механические, экологические и другие характеристики разъема, что в свою очередь влияет на безопасность электромобилей, требования к качеству и точность изготовления высоковольтных разъемов относительно высоки, что делает их высококлассными изделиями с высокой добавленной стоимостью в области разъемов.

В области промышленности транспортных средств на новой энергии высоковольтные разъемы являются чрезвычайно важными компонентами, используемыми как в автомобилях, так и в зарядных устройствах. Основные сценарии применения высоковольтных разъемов на автомобиле: DC, водяной нагреватель PTC, воздушный нагреватель PTC, постоянный ток зарядного порта, силовой электродвигатель, высоковольтный жгут проводов, переключатель обслуживания, инвертор, силовая батарея, высоковольтная коробка, электрический кондиционер, порт зарядки переменного тока и т.д.

Высоковольтный кабель транспортного средства на новой энергии несколько отличается от обычного автомобильного кабеля, главным образом из-за значительных изменений в условиях эксплуатации

1. Высокое напряжение и высокий ток (на автомобиле)

Может достигать 600/300A, но напряжение аккумулятора традиционных топливных автомобилей обычно составляет 12В, а соответствующее сопротивление изоляции проводов составляет менее 60В.

2. Большое сечение и большое количество кабелей (на автомобиле)

Высоковольтная батарея, преобразователь частоты, низковольтная батарея, компрессор кондиционера, электронагреватель, распределительный список — многие электрические конструкции соединены кабелями, и огромное количество кабелей распределяется в ограниченном пространстве.

3. Открытое пространство (снаружи автомобиля)

Часть кабеля зарядного пистолета длительное время находится в открытом пространстве, предъявляются строгие требования к устойчивости к атмосферным воздействиям, износостойкости, устойчивости к изгибу, устойчивости к разрыву...

Из-за высокого напряжения/тока и большого количества проводов большого сечения в автомобиле проектирование жгута сталкивается с такими проблемами, как прокладка, безопасность, экранирование, вес и стоимость.
