Материалы и производственный процесс высоковольтных жгутов проводов

Выбор материалов

Материал провода

Жгуты высоковольтной проводки новых энергетических транспортных средств в основном используют высокочистую медь или алюминий в качестве материалов проводов, которые обладают хорошей проводимостью и соответствуют требованиям передачи больших токов и высокого напряжения. Например, медные проводники широко используются благодаря отличной проводимости и механической прочности, в то время как алюминиевые проводники имеют преимущества в определенных применениях из-за своей легкости и низкой стоимости. Для обеспечения безопасности высоковольтной проводки провода покрываются изоляционными материалами. К распространенным изоляционным материалам относятся сшитый полиэтилен (XLPE), поливинилхлорид (ПВХ), этиленпропиленовый каучук (EPR) и т.д. В новых энергетических транспортных средствах XLPE предпочитают за его отличные электрические свойства и термостойкость.

Экранирующий материал

Для предотвращения воздействия электромагнитных помех (EMI) на другие электронные системы транспортного средства в высоковольтных жгутах проводов используются экранирующие материалы, которые эффективно поглощают электромагнитные волны и снижают помехи. К распространенным экранирующим материалам относятся металлическая оплетка, алюминиевая фольга, токопроводящая ткань и т.д.

Материал оболочки

Оболочка является важной частью, защищающей высоковольтный жгут проводов от внешней среды. Она должна обладать такими характеристиками, как атмосферостойкость, износостойкость, маслостойкость и огнестойкость. К распространенным материалам оболочки относятся поливинилхлорид (ПВХ), термопластичный эластомер (TPE), нейлон и т.д.

Производственный процесс

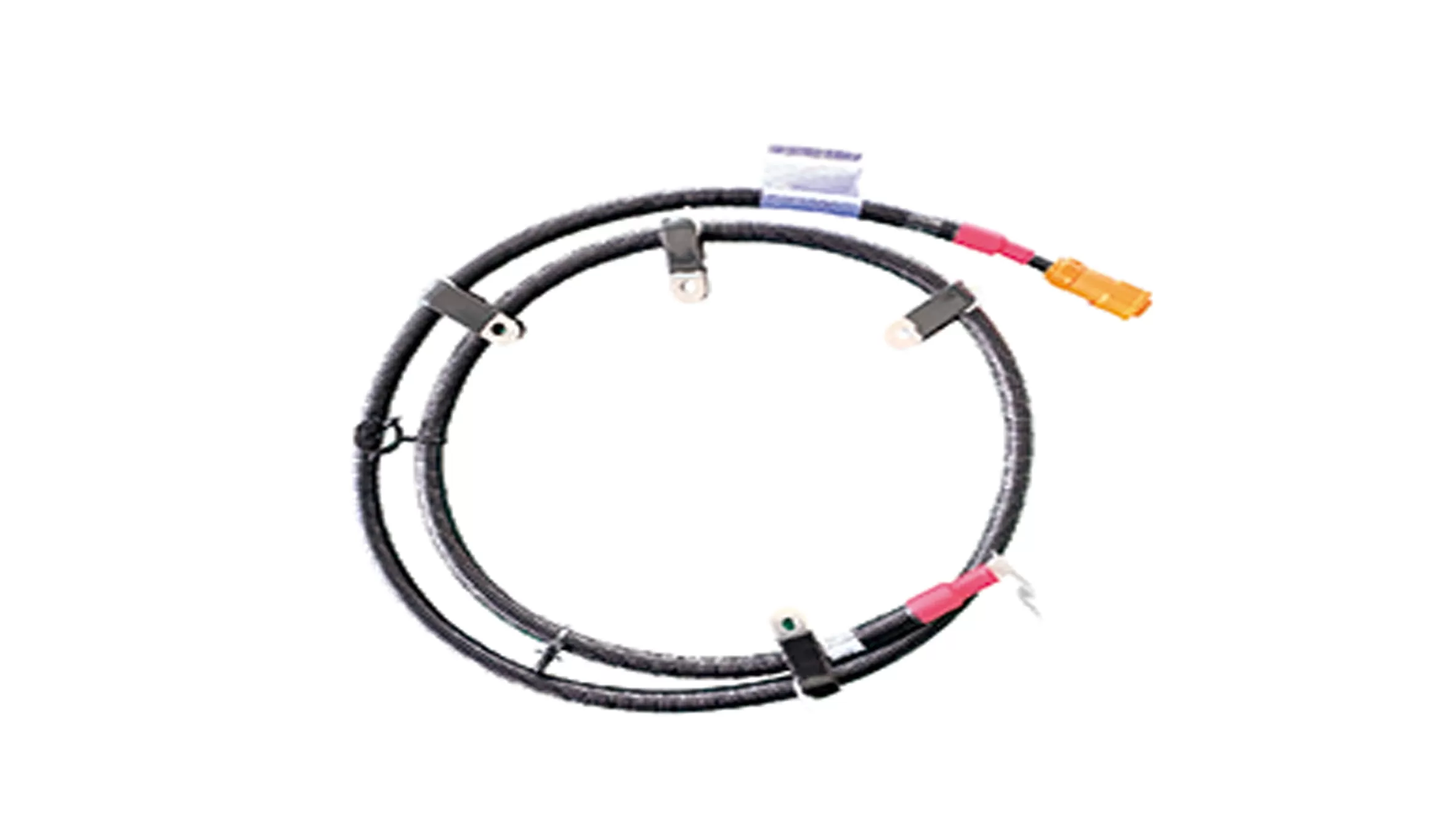

Изготовление проводов для различных типов жгутов включает такие процессы, как волочение, отжиг и скручивание. Сырой металл протягивается через волочильный станок в одиночный провод требуемого диаметра; проводится отжиг для улучшения гибкости провода. Несколько одиночных проводов скручиваются в одну жилу для повышения механической прочности провода. Изоляционная обработка — это процесс покрытия внешней стороны провода изоляционным материалом. Изоляционный материал равномерно наносится на поверхность провода через экструдер, а после охлаждения и отверждения образуется твердый изоляционный слой. Изготовление экранирующего слоя включает плотное обертывание экранирующих материалов, таких как металлическая оплетка или алюминиевая фольга, поверх изоляционного слоя. Этот процесс требует обеспечения плотного контакта между экранирующим слоем и проводом для эффективного снижения электромагнитных помех. Разъемы устанавливаются на обоих концах высоковольтного жгута проводов для подключения к другим электрическим системам транспортного средства. Изготовление разъемов требует точной механической обработки и технологии литья под давлением для обеспечения точности разъема. В процессе сборки провода должны плотно контактировать с разъемами, чтобы уменьшить переходное сопротивление и улучшить проводимость.
