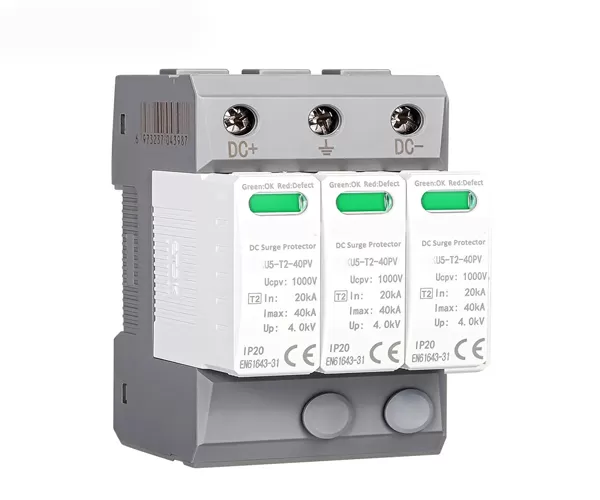

APU5 класс T2-40 Устройство защиты от импульсных перенапряжений постоянного тока (УЗИП)

Классификация УЗИП по IEC/EN61643-11

T2

T2

T2

T2

T2

Макс. длительное рабочее напряжение пер. тока

Uc

150V

275V

320V

385V

440V

Макс. длительное рабочее напряжение пер. тока

Uc(N-PE)

255V

255V

255V

255V

255V

Номинальный разрядный ток (8/20μs)

In

20kA

20kA

20kA

20kA

20kA

Максимальный разрядный ток (8/20μs)

Imax

40kA

40kA

40kA

40kA

40kA

Уровень защиты по напряжению

Up

≤0.8kV

≤1.3kV

≤1.5kV

≤1.8kV

≤2.0kV

Уровень защиты по напряжению 5 кА

Up

≤0.6kV

≤1.0kV

≤1.2kV

≤1.4kV

≤1.6kV

Уровень защиты по напряжению

Up(N-PE)

≤1.5kV

≤1.5kV

≤1.5kV

≤1.5kV

≤1.5kV

Макс. резервный предохранитель

125AgL

Время срабатывания

tA

≤25ns

Время срабатывания

tA(N-PE)

≤100ns

Диапазон рабочих температур

Tu

-40°℃~80℃

Индикация рабочего состояния/неисправности

Зеленый/Красный

Площадь поперечного сечения (мин.)

4mm²

Площадь поперечного сечения (макс.)

35mm²

Для установки на

35 мм DIN-рейку

Материал корпуса

Термопластик UL94-V0

Степень защиты

IP20

Количество полюсов

1P,2P,3P,4P,1P+NPE,3P+NPE
