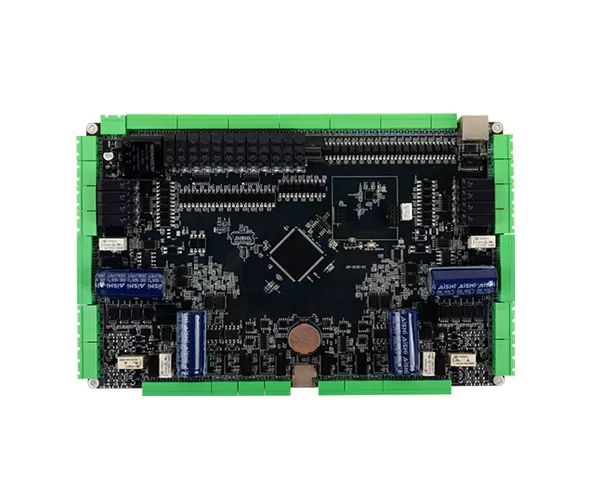

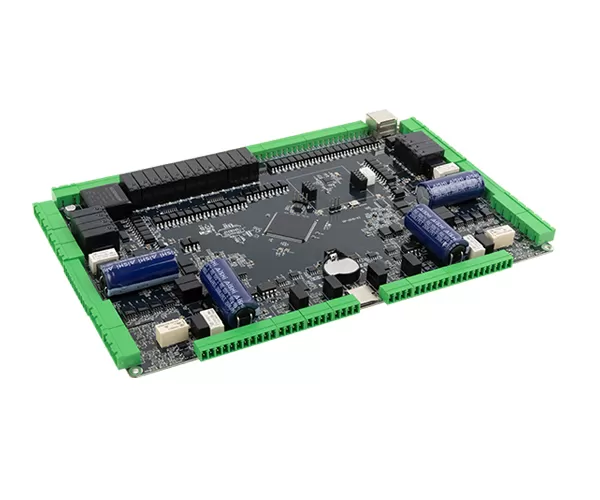

AP-0515 EV DC Серия контроллеров для зарядных станций электромобилей

Размер основной платы управления

Габаритные размеры: 491 мм (длина) × 315 мм (ширина)

Функции изделия

(1) Обеспечивает взаимодействие зарядки с BMS, управление состоянием зарядки зарядного устройства, сбор данных о работе и автоматическое отключение при аномальных условиях.

(2) Может применяться в различных зарядных станциях постоянного тока: с одним зарядным устройством на одну зарядку, с одним зарядным устройством на две зарядки с разделением по времени, с одним зарядным устройством на две зарядки с шинным подключением, с одним зарядным устройством на две зарядки с полным распределением мощности, с раздельным выпрямителем и с групповой зарядкой.

(3) Оснащено управлением электронным замком зарядного пистолета и температурным контролем. Обнаружение и управление каждым зарядным пистолетом работают независимо.

(4) Совместимо с силовыми модулями Shenghong, Yingfeiyuan, Youyou, Yonglian, Tonghe, Xingyuan Borui и др.

(5) Совместимо с сенсорными экранами Diwen, Xinruida и Xinxian для выполнения функций взаимодействия человека с машиной.

(6) Поддерживает последовательные считыватели карт для выполнения функции оплаты по карте.

(7) Интегрированная функция сбора напряжения аккумулятора по 2 каналам.

(8) Интегрированные функции управления и управления по 2 каналам.

(9) Запись данных о зарядке, максимальное количество записей — 500.

(10) Функция фоновой связи, позволяющая обмениваться данными с фоновой системой мониторинга по беспроводной связи для передачи состояния и соответствующих данных. В настоящее время поддерживаются платформы мониторинга, такие как Cloud Fast Charging, Dakake Cloud, Weijing Cloud и Xiaoju.

(11) Интегрированная функция Ethernet. (Опционально)

(12) Интеграция и расширение функций 2G и 4G. (Опционально)

(13) Интегрированная функция считывателя NFC. (Опционально)

(14) Основная плата управления поддерживает прямое подключение вспомогательных источников 12 В/24 В без необходимости использования дополнительных промежуточных реле.
