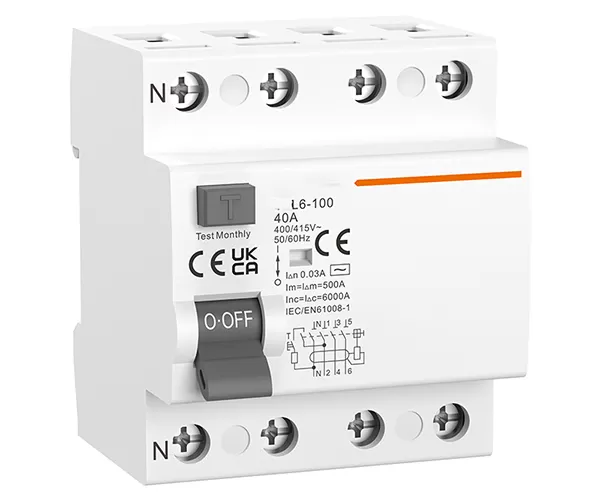

APL6-100 — это высокопроизводительный магнитный выключатель утечки тока, соответствующий стандартам IEC 61008-1, предназначенный для промышленного и коммерческого применения. Он может работать с токами до 100А, обеспечивая надежную защиту от токов утечки и безопасность персонала и оборудования в средах с высокой мощностью.
Выдерживает токи до 100 А, что делает его подходящим для тяжелых условий эксплуатации.
Обеспечивает быстрое и надежное отключение в случае тока утечки.
Доступен в обеих конфигурациях для разных систем проводки и областей применения.
Соответствует международным стандартам безопасности для автоматических выключателей дифференциального тока, обеспечивая надежную работу.
Разработан для простой установки и удобной эксплуатации с четкими индикаторами включения/выключения.
Обеспечивает эффективную защиту от поражения электрическим током и возможных пожароопасных ситуаций, вызванных токами утечки.
Изготовлен из высококачественных материалов для работы в тяжелых условиях эксплуатации и обеспечения длительного срока службы.
Технические данные | |
Стандарт | IEC/EN61008-1 |
Защита | Замыкание на землю |
Тип отключения | Электромагнитный |
Тип защиты (от утечки тока) | AC, A, G, S |
Количество полюсов | 2P(1P+N), 4P(3P+N), N полюс справа |
Номинальные токи (In) | 16, 25, 32, 40, 63, 80, 100A |
Номинальные токи срабатывания I△n | 10, 30, 100, 300 мА (10 мА только для ln=16-25A) |
Время отключения при I△n | ≤0,1 с |
Номинальная включающая и отключающая способность по дифференциальному току (I△m) | 500A (ln=16-40A), 10ln (In=63-100A) |
Номинальное напряжение (Ue) | 1P+N: 230/240 В~, 3P+N: 400/415 В~ |
Номинальная частота | 50/60 Гц |
Номинальная отключающая способность | 6 000 A, 10 000 A |
Предохранитель SCPD | 6000 一 10000 |
Номинальное импульсное выдерживаемое напряжение (1.5/50) Uimp | 4 000 В |
Напряжение диэлектрического испытания промышленной частоты в течение 1 мин | 2 кВ |
Электрическая износостойкость | 2 000 циклов |
Механическая износостойкость | 4 000 циклов |
Индикатор положения контактов | Да |
Индикатор замыкания на землю | Да |
Степень защиты | IP20 |
Температура окружающей среды | от -5°C до +40°C, макс. 95% влажности |
Тип присоединения выводов | Кабель / штыревая шина / вилочная шина |
Макс. размер вывода для кабеля | 35 мм² |
Макс. момент затяжки | 2,5 Н·м |
Монтаж | Установка на DIN-рейку 35 мм |
Подключение | Сверху и снизу |
