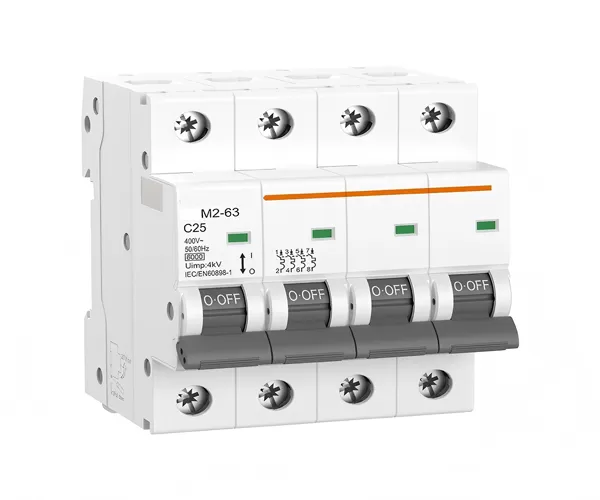

APM2-63 Миниатюрный автоматический выключатель(MCB) использует механизм накопления энергии, что обеспечивает более длительный срок службы; корпус и функциональные компоненты изготовлены из импортных огнестойких, термостойких и ударопрочных пластиков; а его высокая токоограничивающая способность гарантирует экономическую эффективность серии продуктов.
Эффективно предотвращает возгорания электропроводки, защищая проводку и приборы от повреждений. Более чувствителен и быстрее, чем предохранитель.
Легко сбрасывается после неисправности, устраняя необходимость замены предохранителя.
Подходит для жилых, коммерческих зданий, центров обработки данных, морских и промышленных объектов.
CB, CE, UKCA, Inmetro
Технические данные | |
Стандарт | IEC/EN 60898-1 |
Защита | От перегрузки и короткого замыкания |
Тип расцепления | Термомагнитный |
Количество полюсов | 1P,2P,3P,4P,1P+N,3P+N |
Номинальное напряжение (Ue) | 240/415V~ |
Номинальные токи (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
Номинальная частота | 50/60Гц |
Номинальная отключающая способность (Icn) | 6kA |
Класс токоограничения | 3 |
Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 мкс) | 4кВ |
Испытательное напряжение диэлектрика | 2кВ (50/60 Гц, 1 мин.) |
Характеристика теплового расцепления | (1,13-1,45)xIn |
Характеристика мгновенного расцепления | B:(3-5)xIn, C:(5-10)x×In, D:(10-20)xIn |
Электрическая износостойкость | 4 000 циклов |
Механическая износостойкость | 10 000 циклов |
Индикатор положения контактов | зеленый OFF/красный ON |
Степень защиты | IP20 |
Температура окружающей среды | -5°C до +40°C, макс. 95% влажности |
Тип подключения зажимов | Кабель/штыревая шина |
Макс. размер кабеля для зажимов | 25 мм² |
Макс. момент затяжки | 2,5 Н·м |
Монтаж | Монтаж на DIN-рейку 35 мм |
Способ подвода | Двунаправленное |
