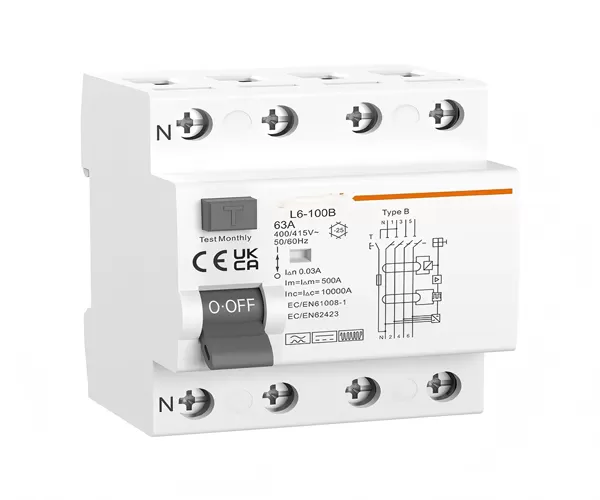

APL6-100B выключатель дифференциального тока типа B (RCCB)

Стандарт

IEC61008-1, IEC62423

Защита

Замыкание на землю

Тип расцепителя

Электромагнитный

Тип защиты (от утечки тока)

B

Число полюсов

2P(1P+N), 4P(3P+N), N слева

Номинальное напряжение (Ue)

2P(1P+N):110/230/240V~, 4P(3P+N):240/400/415V~

Номинальное изоляционное напряжение Ui

500V

Номинальные токи (In)

16,25,32,40,63,80,100A

Номинальные токи срабатывания I△n

30,100,300mA

Время отключения при I△n

≤ 0.1s

Номинальная включающая и отключающая способность (I△m)

500A(In≤50A), 10In(In>50A)

Номинальная частота

50/60Гц

Номинальная отключающая способность

10,000A

Предохранитель SCPD

10000

Номинальное выдерживаемое импульсное напряжение (1.5/50) Uimp

4,000V

Испытательное напряжение изоляции промышленной частоты в течение 1 мин

2.5kV

Электрическая износостойкость

2,000 циклов

Механическая износостойкость

4,000 циклов

Индикатор положения контактов

Да

Индикатор замыкания на землю

Да

Степень защиты

IP20

Температура окружающей среды

-25℃ до +40℃, макс. 95% влажности

Тип подключения зажимов

Кабель/штыревая шина/вилочная шина

Макс. сечение кабеля для зажимов

35mm2

Макс. момент затяжки

2.5N·m

Монтаж

На DIN-рейку 35 мм

Подключение

Сверху и снизу
